La mesure de pachymétrie sans contact intégrée est réalisée pour chaque mesure centrale. Le grand écran couleur tactile offre un confort inégalé pour la prise de mesure et facilite la visualisation des cellules et leur comptage en mode manuel. Toutes les commandes sont accessibles sur l’écran tactile.

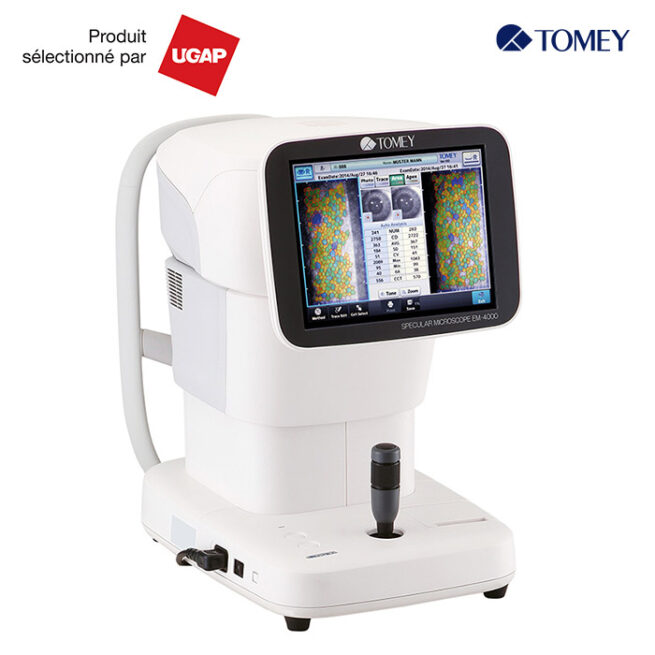

EM-4000
Microscope spéculaire automatique - Tomey
Mesure sans contact, Eye-tracker 3D et analyse automatique de l’endothélium font du microscope spéculaire EM-4000 un outil professionnel et rapide. Le temps d’examen est de 4 secondes pour les deux yeux. Grâce à l’alignement automatique, il est désormais possible de répéter la mesure sur la même zone d’analyse en assurant la reproductibilité du comptage cellulaire.
- Autonome, rapide et ergonomique
- Alignement et mesure automatiques
- Pachymétrie sans contact
- Base de données et imprimante intégrées
- Analyse automatique (l-count / core method / dark area)
- Accès viewer via la plateforme Tomey Link
Grand écran tactile
Possibilités d’affichage
- Endothélium
- Endothélium avec tracé des cellules
- Répartition en fonction de la taille cellulaire
- Répartition en fonction de la forme cellulaire
- Analyse des zones acellulaires (Dark Area Analysis)
Mesure sur 13 zones et pachymétrie automatique
L’EM-4000 permet de réaliser les mesures sur une large zone. En prenant en compte jusqu’à 300 cellules, il assure un comptage représentatif de la densité cellulaire de la cornée de votre patient. Les images peuvent être réalisées sur 13 positions : Central + 12 positions périphériques. La mesure de l’épaisseur centrale de la cornée est également réalisée à chaque mesure sans contact.
Analyse rapide et automatisée de l’endothélium cornéen
Le système évalue toutes les caractéristiques de l’endothélium cornéen, telles que la densité cellulaire, le polymégathisme et le pleiomorphisme (morphologie). La haute qualité des images assure une détection précoce des irrégularités ou possible dégénerescence de l’endothélium cornéen. Dans le cas de comptage difficile, il est possible d’utiliser la méthode du L-Count, la méthode de comptage des noyaux cellulaires ou bien l’outil spécial de comptage des zones atteintes (Dark Area Analysis).
Spécifications techniques
| Résolution : | |
| Nombre de pixels utilisés pour la capture | 480 (V) x 180 (H) |
| Fenêtre de mesure | 0.25 x 0.54 mm |
| Points de fixation | 1 central + 14 périphériques |
| Résolution minimale sur les cellules | 1.14 μm (V) x 1.45 μm (H) |
| Grossissement optique | x 190 |
| Affichage | Ecran LCD 10.4 pouces |
| Résolution affichage | 1.14 μm |
| Mesure : | |
| Alignement automatique | Oui |
| Mesure automatique | Oui |
| Mode manuel | Oui |
| Fonctions de mesure : | |
| Examen automatique | 16 images analysables |
| Nombre de cellules analysées | Jusqu’à 300 |
| Position de mesure | Centre + 12 en périphérie |
| Méthodes d’analyse | Automatique L-Count Méthodes des noyaux (Core Method) Analyse des déficits cellulaires (Dark Area Analysis) |
| Données analysées | Densité cellulaire (CD) Taille moyenne des cellules (Average Cell Area) Déviation standard (SD) Coefficient de variation (CV) Taille des cellules (Minimale et maximale) |
| Déplacement des parties mobiles | X : 88 mm Y : 40 mm Z : 50 mm |
| Déplacement de la mentonnière | 70 mm |
| Précision en pachymétrie | ± 10 μm |
| Exportation des données : | |
| Imprimante intégrée | Imprimante thermique |
| Export des données | USB-H x 2 USB-D x 2 LAN SD CARD (pour la base de données) |
| Points de fixation | 1 externe et 13 internes |
| Spécifications générales : | |
| Dimensions | 309 (L) x 491 (l) x 450 (H) mm |
| Poids | 22 kg |
| Courant | 100 à 240 V |
| Fréquence | 50/60 Hz |
| Consommation | 100 VA |
Mentions légales : Specular Microscope EM-4000 / Dispositif médical de classe IIa / Fabricant : Tomey Corporation / CE 0598. Cet appareil est conçu pour observer et analyser l’endothélium cornéen en capturant sans contact une image des tissus endothéliaux cornéens, en analysant l’image capturée et en calculant diverses données telles que la densité cellulaire. Il mesure également l’épaisseur cornéenne centrale.
Informations de bon usage : dispositif médical destiné aux professionnels de santé. Les précautions de sécurité et les procédures d’utilisation doivent être parfaitement assimilées avant l’utilisation de ce dispositif. Veuillez lire attentivement les instructions figurant dans le manuel d’utilisation.
Date de mise à jour : janvier 2022
